technische Frage zum Technics 12x0

Derdirk
Derdirk
Get into Magic
Mitglied seit
13 Mai 2014
Beiträge
712
Reaktionen
6

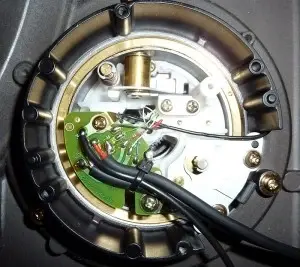

Wenn ich mir das Bild hier anschaue:



dann sieht das so aus, das die Kabel der Nadeln direkt an die Cinch Stecker gehen.
Also Sprich, vom Tonabnehmer bis zum Verstärker ist im Platenspieler keine Elektronik dazwischen.
Kann das jemand (zB. Patrick :D) bestätigen?

Woran ist eigentlich das Massekabel angeschlossen? Am Gehäuse?. Das Kabel geht ja von der Lötung nach recht raus, nur wohin?

Danke vorab.


Anhänge

  • cinch_kabel_1.jpg-nggid03203-ngg0dyn-300x0x100-00f0w010c010r110f110r010t010.jpg
    31,2 KB · Aufrufe: 240
Zuletzt bearbeitet:
Patrick
Patrick
ganz der alte
Autor/Editor
Mitglied seit
11 Jan 2005
Beiträge
13.120
Reaktionen
541
Ort
Oberhausen
Oh, da hat jemand neue Kabel verlötet.

Genau so ist es, da ist keine Elektronik verbaut. Die Anschlüsse des Systems gehen direkt und ohne Umweg auf die Cinchstecker.

Das Massekabel geht an die Tonarmbase.

Patrick
Patrick
ganz der alte
Autor/Editor
Mitglied seit
11 Jan 2005
Beiträge
13.120
Reaktionen
541
Ort
Oberhausen
Im Moment nicht. Ich muss aber heute Mittag einen aufschrauben und die Lampe wechseln. Dann mache ich davon ein Bild.

Patrick
Patrick
ganz der alte
Autor/Editor
Mitglied seit
11 Jan 2005
Beiträge
13.120
Reaktionen
541
Ort
Oberhausen
Das Kabel geht von der Tonarmbase zum Pitch und ist dort mit dem Chassis verbunden.
