Homestudio Verkabelung/Aufbau

[Philister]

Hallo,

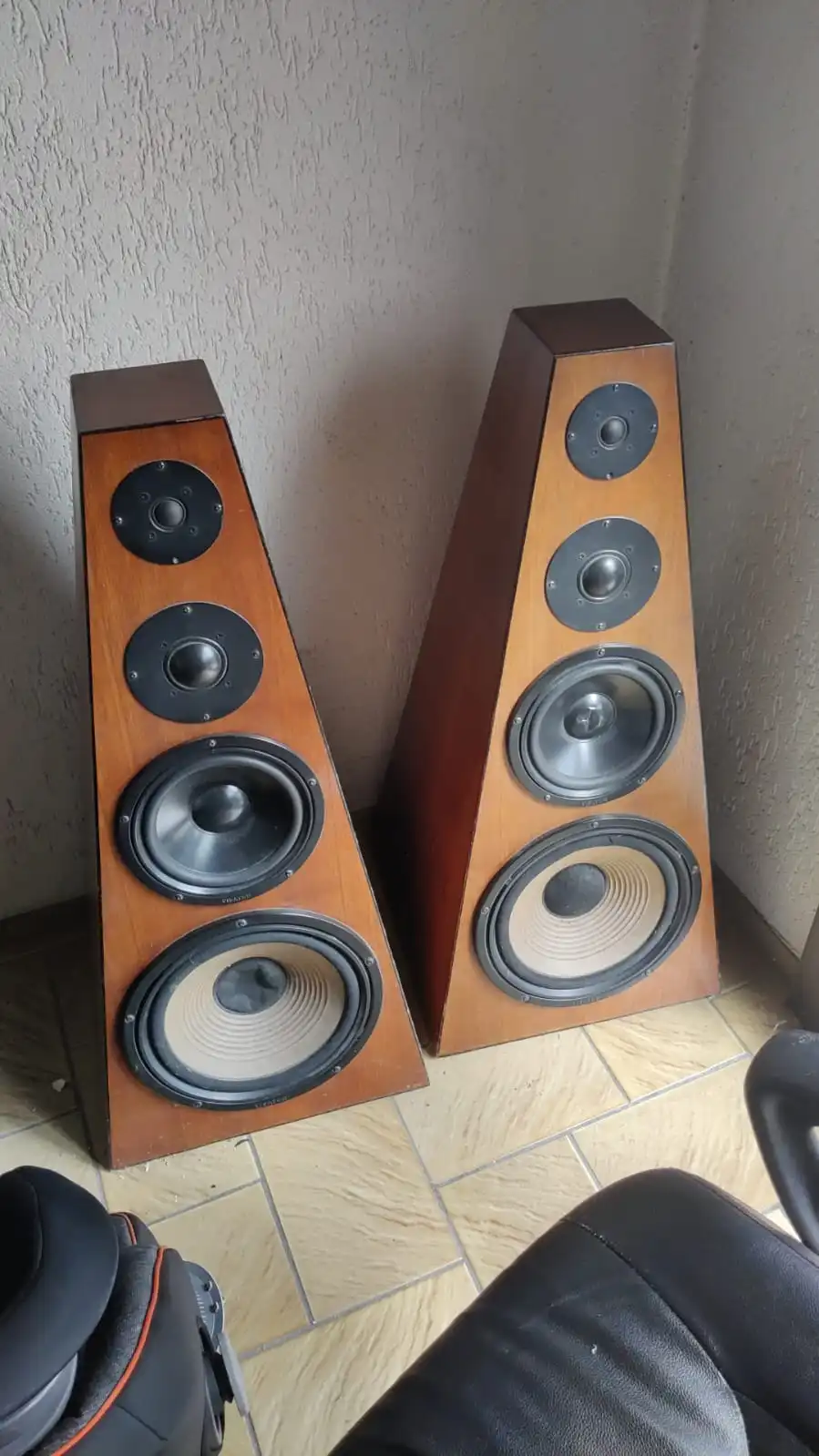

ich bin Einsteiger und Techno DJ und rüste gerade mein Homestudio auf. Ich habe einen Pioneer DDj1000 Controller und habe gerade selbstgebaute Lautsprecher geschenkt bekommen die einen echt guten Eindruck machen. Ich möchte sie als Monitore nutzen und habe eine Frage zur Verkabelung.

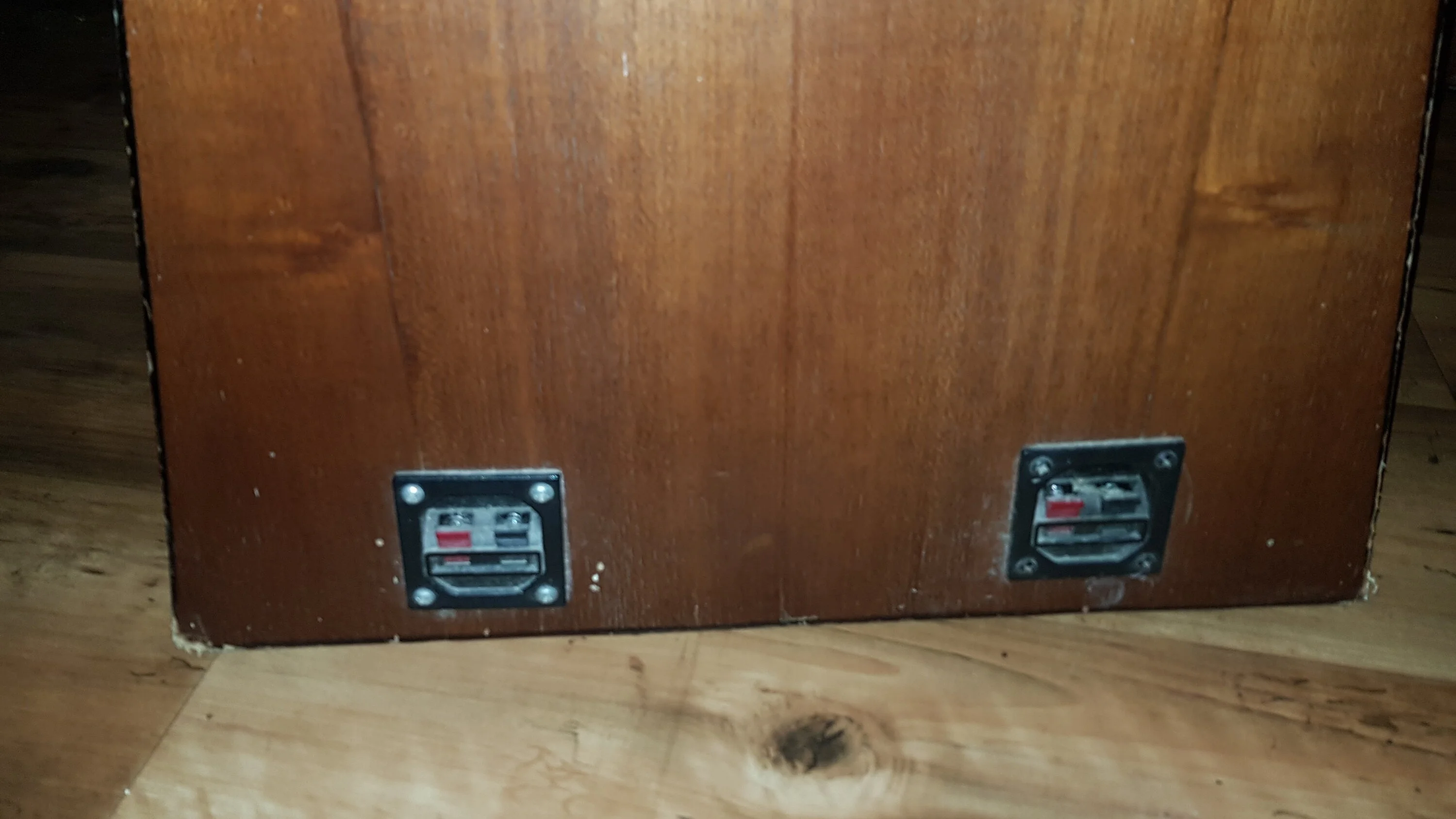

Die Lautsprecher sind passiv und haben jeweils 4 Anschlüsse wie auf den Bildern zu sehen ist.
Da ich wohl einen Verstärker brauche stellt sichberstens die Frage, ob es dabei etwas zu beachten gibt oder ob ich bspw. einen Pioneer Verstärker von dem Plattenspieler meiner Eltern nutzen kann, oder einen für 50 bis 100 Euro bei Kleinanzeigen finde...
Zweitens stellt sich die Frage ob ich eine Zweigstelle für die Lautsprecherkabel brauche wegen den 4 Anschlüssen? Und welche Kabel sollte ich nehmen, 8 Ohm?

Vielen Dank für eure Hilfe! Ich brauche quasi eine Einkaufsliste



[Netwizard]

Um zu ermitteln welcher Verstärker für diese Lautsprecher passt müsstest du folgendes ermitteln:
1. Wie ist die Box intern verkabelt.
Also wohin führen die Anschlüsse innen?
Es könnte sich z. B. um einen Eingang und einen Ausgang handeln.
Es könnte aber auch sein, dass es zwei Eingänge sind und der eine für die oberen zwei, der andere für die unteren zwei Lautsprecher dient.
Oder ganz anders.
Jedenfalls wichtig wäre, ob Lautsprecher zusammengeschaltet sind und wenn ja, ob seriell oder parallel.
2. Welche Leistungsaufnahme und welche Impedanz haben die einzelnen Lautsprecher?
Also wieviel Watt an wieviel Ohm.
Abhängig von der Verkabelung aus 1. ergibt sich daraus der Gesamtanschlusswert und die Gesamtimpedanz der Box.
Diese beiden Werte werden benötigt um den geeigneten Verstärker auszuwählen.
Sollte es sich bei den Anschlüssen um zwei Eingänge handeln die unterschiedliche Frequenzbereiche als Eingangssignal benötigen wird zusätzlich tatsächlich eine Frequenzweiche benötigt.
Zusätzlich Lautsprecherkabel und das Ganze drumrum.

Es stellt sich daher die Frage, ob es nicht mehr Sinn macht und ggf. auch günstiger ist, einfach zwei geeignete aktive Studio-Monitor-Boxen neu zu kaufen und fertig.
Da kannst du dann direkt deinen Controller dranstecken und loslegen.



[Technoid-Freak]

.
Da ich wohl einen Verstärker brauche stellt sichberstens die Frage, ob es dabei etwas zu beachten gibt oder ob ich bspw. einen Pioneer Verstärker von dem Plattenspieler meiner Eltern nutzen kann, oder einen für 50 bis 100 Euro bei Kleinanzeigen finde...
Zweitens stellt sich die Frage ob ich eine Zweigstelle für die Lautsprecherkabel brauche wegen den 4 Anschlüssen? Und welche Kabel sollte ich nehmen, 8 Ohm?

Wenn ein Verstärker vorhanden / verfügbar ist, würde ich die Lautsprecher testen. So kannst Du selber erkennen, ob aus den Geschenkten Lautsprechern auch Töne raus kommen - Und so Deinen ersten Eindruck ( echt gut ) mit einem Praxistest vergleichen. Insbesondere würde ich dabei die eingedrückten dustcaps des Tief und ( links ) Mittentöner ( rechts ) genauer in Augenschein nehmen.



[MrPopmusik]

Die Sicke des rechten Tieftöner hat auf halb1 auch schon Ein weg/Schaden bekommen und wer weiß wie trocken die Sicken schon sind



[Technoid-Freak]

Die Sicke des rechten Tieftöner hat auf halb1 auch schon Ein weg/Schaden bekommen und wer weiß wie trocken die Sicken schon sind

Glatt übersehen. Ein Grund mehr mal zu testen und den ersten Eindruck einen realen Funktionstest zu unter ziehen



[MrPopmusik]

Ich würde an TE's Stelle erstmal die beiden großen Pötte abschrauben und mir die evtl. vorhandenen LS-aufdrucke, und die Verkabelung incl. verbaute'n Weiche'n anschauen/aufnehmen/auf Papier bringen.
Und Das denn, wenn keine Peilung vorhanden, hier oder woanders posten und um Rat bitten.
Wieder Zuschrauben kann man ja immer/jederzeit.



[torbenreuter]

Der wichtigste Punkt ist erstmal herauszufinden, wie die Lautsprecher intern aufgebaut und verkabelt sind. Ohne diese Informationen kann man nicht sagen, welcher Verstärker dafür geeignet ist.Du müsstest prüfen, wohin die Anschlüsse in der Box führen. Es könnte ein Eingang und ein Ausgang sein, aber auch zwei separate Eingänge für verschiedene Lautsprecherbereiche (z. B. Hoch- und Tieftöner). Außerdem ist entscheidend, ob die Lautsprecher intern parallel oder seriell geschaltet sind.Danach braucht man die Daten der einzelnen Lautsprecher: Leistung (Watt) und Impedanz (Ohm). Erst daraus ergibt sich die Gesamtleistung und der passende Verstärker. Falls es tatsächlich zwei getrennte Eingänge für unterschiedliche Frequenzbereiche sind, wäre zusätzlich eine Frequenzweiche notwendig.Mit Verstärker, Kabeln und eventuell Frequenzweiche kommt einiges zusammen. Deshalb wäre es wahrscheinlich einfacher und am Ende eventuell sogar günstiger, zwei passende aktive Studiomonitore zu kaufen. Die kannst du direkt an den Controller anschließen und sofort loslegen.



[torbenreuter]

Der wichtigste Punkt ist erstmal herauszufinden, wie die Lautsprecher intern aufgebaut und verkabelt sind. Ohne diese Informationen kann man nicht sagen, welcher Verstärker dafür geeignet ist.Du müsstest prüfen, wohin die Anschlüsse in der Box führen. Es könnte ein Eingang und ein Ausgang sein, aber auch zwei separate Eingänge für verschiedene Lautsprecherbereiche (z. B. Hoch- und Tieftöner). Außerdem ist entscheidend, ob die Lautsprecher intern parallel oder seriell geschaltet sind.Danach braucht man die Daten der einzelnen Lautsprecher: Leistung (Watt) und Impedanz (Ohm). Erst daraus ergibt sich die Gesamtleistung und der passende Verstärker. Falls es tatsächlich zwei getrennte Eingänge für unterschiedliche Frequenzbereiche sind, wäre zusätzlich eine Frequenzweiche notwendig.Mit Verstärker, Kabeln und eventuell Frequenzweiche kommt einiges zusammen. Deshalb wäre es wahrscheinlich einfacher und am Ende eventuell sogar günstiger, zwei passende aktive Studiomonitore zu kaufen. Die kannst du direkt an den Controller anschließen und sofort loslegen.





Casino Infinity ist eine Online-Glücksspielplattform mit verschiedenen Slots, Tischspielen https://casinoinfinity-de.de/ und Live-Casino-Angeboten. Vor der Registrierung sollte man besonders die Lizenz, Bonusbedingungen, Zahlungsmethoden und Auszahlungsregeln prüfen.

Genau, ohne Angaben zu Impedanz, Belastbarkeit und interner Verkabelung wäre jeder Verstärkerkauf zunächst ein Ratespiel. Ich würde die Boxen öffnen oder nach einer Modellnummer beziehungsweise einem Schaltplan suchen und erst danach entscheiden. Falls zusätzlich eine aktive Frequenzweiche und mehrere Verstärkerkanäle nötig wären, lohnt sich der Umbau wirtschaftlich kaum. Für den unkomplizierten Betrieb am Controller sind passende Aktivmonitore wahrscheinlich die sauberere Lösung.



[Netwizard]

Alter, hast du grad deinen eigenen Beitrag zitiert und kommentiert? Das crazy.
